| 品牌：捷尔 | 型号：AF-200 (250V 600V) | 芯数：1 |
| 护套材质：聚全氟乙丙烯 | 电线最大外径：4（mm） mm | 加工定制：是 |
| 线芯材质：镀银铜线 |
1、用途
适用于在高低温、防腐、阻燃等苛刻环境下的电器仪表连接线。
2、使用条件
额定工作温度：-65℃～+200℃(AF200)，
额定工作电压： 250V、600V （AF200），
3、名称型号：

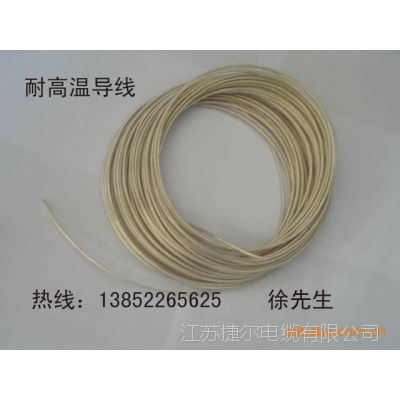

AF200 镀银或镀锡铜芯聚全氟乙丙烯绝缘安装线
4、结构尺寸及直流电阻
AF200-250V、AF200-600V
截面mm2 | 结构n/mm | 导体外径 mm | 绝缘厚度 | 绝缘外径 mm | 直流电阻(20℃)≤Ω/km | 计算重量(max)kg/km | ||||
250V | 600V | 250V | 600V | 镀银导体 | 镀锡导体 | 250V | 600V | |||
0.06 | 7/0.10 | 0.30±0.01 | 0.15 | — | 0.55～0.65 | — | 336 | 371 | 1.03 | — |
0.08 | 7/0.12 | 0.36±0.01 | 0.15 | — | 0.60～0.70 | — | 227 | 251 | 1.34 | — |
0.14 | 7/0.16 | 0.48±0.02 | 0.15 | 0.25 | 0.72～0.82 | 0.92～1.02 | 128 | 142 | 2.11 | 2.80 |
0.20 | 19/0.12 | 0.60±0.02 | 0.15 | 0.25 | 0.83～0.93 | 1.03～1.13 | 83.5 | 92.7 | 2.85 | 3.63 |
0.35 | 19/0.16 | 0.80±0.02 | 0.15 | 0.25 | 1.03～1.13 | 1.23～1.33 | 46.9 | 57.8 | 4.75 | 5.67 |
0.50 | 19/0.20 | 1.00±0.02 | 0.15 | 0.25 | 1.22～1.32 | 1.42～1.52 | 30.1 | 32.5 | 6.87 | 7.92 |
0.75 | 19/0.23 | 1.15±0.02 | 0.15 | 0.25 | 1.37～1.47 | 1.57～1.67 | 22.7 | 24.6 | 8.85 | 10.02 |
1.0 | 19/0.26 | 1.30±0.02 | 0.25 | 0.30 | 1.70～1.80 | 1.75～1.95 | 17.8 | 19.3 | 12.33 | 13.03 |
1.2 | 19/0.28 | 1.40±0.02 | 0.25 | 0.30 | 1.80～1.90 | 1.85～2.05 | 15.3 | 16.7 | 14.02 | 14.76 |
1.5 | 19/0.32 | 1.60±0.02 | 0.25 | 0.30 | 1.95～2.15 | 2.06～2.26 | 11.7 | 12.7 | 17.79 | 18.6 |
2.0 | 19/0.37 | 1.85±0.02 | — | 0.30 | — | 2.30～2.50 | 8.78 | 9.55 | — | 22.42 |
2.5 | 37/0.30 | 2.10±0.03 | — | 0.40 | — | 2.75～2.95 | 6.86 | 7.46 | — | 32.25 |
3.0 | 37/0.32 | 2.24±0.03 | — | 0.40 | — | 2.89～3.09 | 6.03 | 6.56 | — | 36.79 |
4.0 | 37/0.37 | 2.59±0.03 | — | 0.40 | — | 3.24～3.44 | 4.51 | 4.90 | — | 47.61 |
5.0 | 37/0.41 | 2.87±0.03 | — | 0.40 | — | 3.52～3.72 | 3.67 | 3.99 | — | 54.63 |
6.0 | 37/0.45 | 3.15±0.04 | — | 0.40 | — | 3.80～4.00 | 3.05 | 3.32 | — | 66.82 |
